打圈機技術操作使用說明書

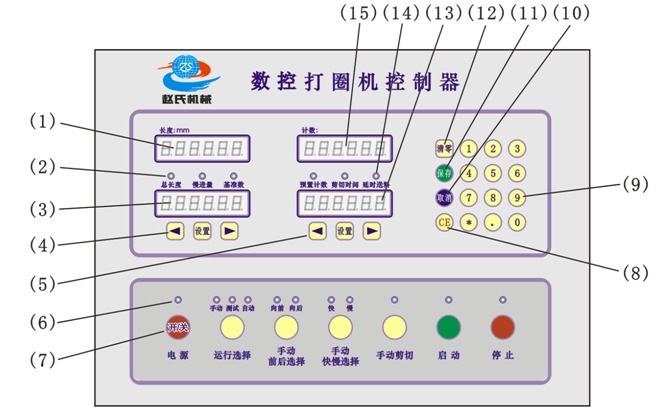

二、控制面板布局和鍵說明

(1).實時進料長度數碼顯示窗，顯示單位：mm，
自動運行打圈時可觀察進料長度窗了解精度情況調節進料速度的參考；
特別可用于調整第二段慢速進料速度的參考，使其達到速度和精度的要
求衡。在非設置狀態時按一下[CE]鍵清零實時進料長度數碼顯示窗；
(2).長度參數顯示窗的參數顯示類別指示燈；
總長度燈點亮：表示長度參數顯示窗顯示或設置的是進料的總長度，設
置時，總長度一定要大于慢進量，否則將無法正常進料
打圈，顯示單位：mm；
慢進量燈點亮：表示長度參數顯示窗顯示或設置的是第二段慢速度的進
料長度，一般設置值在28-60mm之間，顯示單位：mm；
基準數燈點亮：表示長度參數顯示窗顯示或設置的是編碼器的基準數，
它的值與編碼器和長度采樣壓輪的直徑有關，出廠前已
調校準確，請不要修改此參數，否則實時進料長度數碼
顯示窗的顯示值與實際進料值將不準確；
(3).總長度/慢進量/基準數數碼顯示窗（簡稱長度參數顯示窗）；
(4).總長度/慢進量/基準數參數設置和左/右移動按鍵；
要設置總長度/慢進量/基準數，按一下長度參數顯示窗下面的[設置]鍵，
顯示的數值閃動，輸入數字鍵，再按一下[設置]鍵，另一參數的指示燈
點亮，同時顯示的參數閃動，輸入數字鍵修改，若此時左/右移動鍵，
可修改個別位的值；閃動的數是正在修改的參數；

(5).預置計數/剪切時間/延時送料參數設置和左/右移動按鍵，與(4)項相似；
(6).電源指示燈（運行和選擇功能操作圈內的指示燈）；
(7).電源開關鍵（運行和選擇功能操作按鍵區）；請看下面說明。
(8).[CE]鍵，在參數設置狀態時，點動按[CE]鍵，則把設置狀態的參數
清零；在非參數設置狀態時，點動按[CE]鍵，則把進料長度清零；
(9).參數設置數值鍵區（參數數值輸入鍵盤區）；
(10).[取消]鍵，按一下[取消]鍵放棄修改后的參數并退出參數修改狀態；
(11).[保存]鍵，修改參數后按一下此鍵保存修改的參數才有效，并退 參
數修改狀態；
(12).[清零]鍵，按一下[清零]鍵把計數窗的計數清零。
(13).預置計數/剪切時間/延時送料時間數碼顯示（簡稱預置剪切參數顯示窗）；
(14).預置前切參數顯示窗的參數顯示類別指示燈；
預置計數燈點亮：表示預置剪切參數顯示窗顯示或設置的是預置計數，
當預置計數值設為零時，設備作自由打圈，當預置
數設定不為零時，計數到設定值后設備停止打圈；
剪切時間燈點亮：表示預置切刀/回刀時間窗顯示，設置時間分二段，
為切刀和回刀時間，一般設定為0.1-0.5S間；
延時送料燈點亮：表示預置剪切參數顯示窗顯示或設置有二段時間數，
(a).第一段：設置剪切完成后再開始進料的停頓時間，一
般設定>=剪切時間，單位為：S；自動運行狀態有效。
(b).第二段：設置送料到后的停頓延時時間，一般設置為
0.25比較合適，單位為：S；自動運行狀態有效。
(15).打圈計數顯示窗；
按一下[清零]鍵打圈計數清零；
